GDF系列離心式管道風機
一、概述
GDF型系列矩形離心管道風機，是一種前向多翼型離心通風機，產品性能好，運轉平穩，噪聲低，在相同的風量、風壓情況下，要比軸流風機低15-20dB(A),結構緊湊，安裝方便，可直接與風管連接的矩形通風機，可廣泛用于各種不同的公共場合的送、排風系統。
二、風機用途
該風機可廣泛適用于賓館、商場、醫院、影劇院、歌舞廳、禮堂、大專院校和科研單位，以及工業與民用建筑內的通風換氣。
三、風機結構特征
1、葉輪有多個前向圓弧形鋁合金葉片，前盤、后盤均采用機械化模具制作而成，并經靜、動平衡校驗，運轉平穩可靠，具有良好的空氣動力性能。
2、機殼均采用鍍鋅鋼板，經機械化及模具加工后點焊連接而成。結構牢固、合理緊湊。
3、電機支座采用鍍鋅鋼板經機械化模具制作成型。
4、電機均采用單支承外旋轉電機，葉輪固定在電機外殼上，電機支承端固定在電機支座上，電機支座固定在機殼頂板上，由電機外殼旋轉直接驅動葉輪運轉。
四、選用條件
1、輸送氣體的種類：空氣和其他不自燃的、無腐蝕的、對人無害的氣體。
2、氣體內的雜質：氣體內不許有粘性物質，所含的塵土及硬質顆粒物不大于100mg/m3。
3、氣體溫度使用范圍：-20℃~80℃。
4、該系列風機僅適用于在室內安裝，并應按樣本封面上的圖樣方位安裝，不得上下顛倒安裝，也不準側立安裝。否則會影響電機使用壽命。如需裝于室外，必須考慮電機的防雨措施。
五、安裝、使用和維護
1、該管道風機屬前向多翼型離心風機，在相同風量、風壓情況下，其噪聲比軸流風機低的多。本系列風機的風量、風壓、噪聲等參數是根據許多工程實際需要而提出的，廣泛適用于公共場所的送、排風系統。
2、在該風機外殼頂面上標有出風方向的箭頭，可避免反向安裝，保證送、排風系統的正常使用。
3、當被輸送低溫空氣有可能造成機殼和管道外表面結露時，應設計保溫層。
4、風機的噪聲是在額定風量、風壓未接風管時距進風口一米處測得的平均值。如配有進、排風管、則 噪聲將有所衰減。對于噪聲要求高的場合，應在進、排風管道上配置消聲彎頭或消聲器。
5、風機配用單相（220V）電機的電源接線圖放置在風機電源接線盒內。
6、風機運行時振動極小，一般不需采取減振措施。若設計認為有必要，可在風機支承處加減振橡膠墊或減振彈簧。
7、安裝風機時必須考慮好風機與層頂的距離，便于在維護保養時的拆卸方便。
注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。
不同型號詳細參數表：
GDF系列離心式管道風機外形及安裝尺寸
GDF系列離心式管道風機性能參數表
|
|
| 型號 | 風量 | 全壓 | 功率 | 轉速 | 電壓 | 噪聲 | 重量 |
| GDF1.4-8 | 130 | 45 | 0.003 | 720 | 220 | 38 | 12 |
| GDF1.4-4 | 180 | 91 | 0.19 | 1220 | 220 | 44 | 12 |
| GDF2.5-8 | 600 | 80 | 0.04 | 690 | 220 | 46 | 27 |
| 550 | 90 | ||||||
| 450 | 100 | ||||||
| GDF2.5-6 | 800 | 105 | 0.09 | 900 | 220 | 53 | 29 |
| 720 | 128 | ||||||
| 560 | 142 | ||||||
| GDF2.5-4 | 1200 | 225 | 0.25 | 1380 | 220 | 61 | 30 |
| 1000 | 300 | ||||||
| 860 | 330 | ||||||
| GDF3.0-8 | 1260 | 100 | 0.09 | 690 | 380 | 52 | 32 |
| 1000 | 138 | ||||||
| 800 | 156 | ||||||
| GDF3.0-6 | 1640 | 158 | 0.18 | 900 | 220 | 58 | 32 |
| 1300 | 220 | ||||||
| 1060 | 246 | ||||||
| GDF3.0-4 | 2510 | 370 | 0.75 | 1380 | 380 | 68 | 35 |
| 2000 | 515 | ||||||
| 1620 | 578 | ||||||
| GDF3.5-8 | 1993 | 126 | 0.25 | 690 | 380 | 57 | 48 |
| 1588 | 176 | ||||||
| 1286 | 197 | ||||||
| GDF3.5-6 | 2599 | 214 | 0.45 | 900 | 380 | 60 | 50 |
| 2071 | 298 | ||||||
| 1678 | 335 | ||||||
| GDF4.0-10 | 2300 | 130 | 0.18 | 550 | 380 | 56 | 60 |
| 2000 | 175 | ||||||
| 1780 | 190 | ||||||
| GDF4.0-8 | 2700 | 210 | 0.37 | 690 | 380 | 61 | 62 |
| 2400 | 260 | ||||||
| 2120 | 285 | ||||||
| GDF4.5-10 | 3200 | 185 | 0.37 | 550 | 380 | 60 | 75 |
| 3000 | 220 | ||||||
| 2750 | 250 | ||||||
| GDF4.5-8 | 4000 | 300 | 0.8 | 690 | 380 | 66 | 80 |
| 3760 | 340 | ||||||
| 3500 | 380 | ||||||
| GDF5.0-10 | 4500 | 220 | 0.65 | 550 | 380 | 63 | 87 |
| 4000 | 280 | ||||||
| 3650 | 310 | ||||||
| GDF5.0-8 | 5460 | 350 | 1.8 | 690 | 380 | 70 | 102 |
| 5000 | 430 | ||||||
| 4560 | 470 |
相關新聞
- 屋頂采光排煙天窗所要求的屋面坡度范圍是多少？
- 3C軸流式風機如何調整葉片角度？
- 3c消防排煙風機的流量調節方式詳解
- PDF箱形管道風機的特性及應用
相關產品
熱回收空氣處理機組

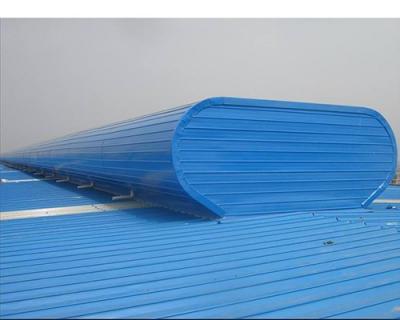

順坡型通風天窗2
